Projekt Kärcher KCRC-East Hongkong



Kunde KCRC Hongkong
Ort Hongkong / China
Lieferant Kärcher

Planungsbeginn

Inbetriebnahme

Produktionsbeginn

5/2004

6-7/2004

8/2004










Projektbeschreibung:



Die Anlage dient der Oberwäsche von Metrozügen im Durchfahrbetrieb.

Die Wäsche erfolgt mit alkalischen Reinigungsmitteln.

Die Waschzeit beträgt ca. 12 min für einen 6-Wagenzug (ca. 120m) mit Front und Heckwäsche .Es ist kein Bedienpersonal an der Anlage erforderlich.



Das Projekt KCRC East Hongkong umfasst

bulletErstellung von Steuerungssoftware für Metro - Zugwaschanlage
bulletFernkopplung zu entfernter Leitwarte
bulletInbetriebnahme der Anlage vor Ort







Steuerungstechnik:

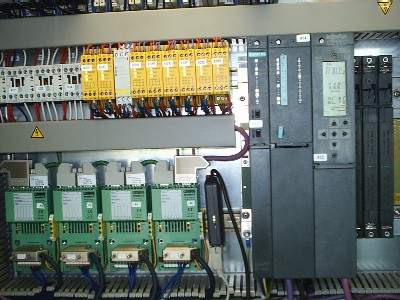

Zur Steuerung der Anlage ist eine Simatic S7 400 Steuerung eingesetzt, welche durch eine CPU 414-3 DP über Interbus - S die Sensor/Aktorebene kontrolliert.

Die Fernbedienung ist ein Touchpanel welches mit Profibus-DP über LWL mit der CPU kommuniziert.































Oberwäsche:

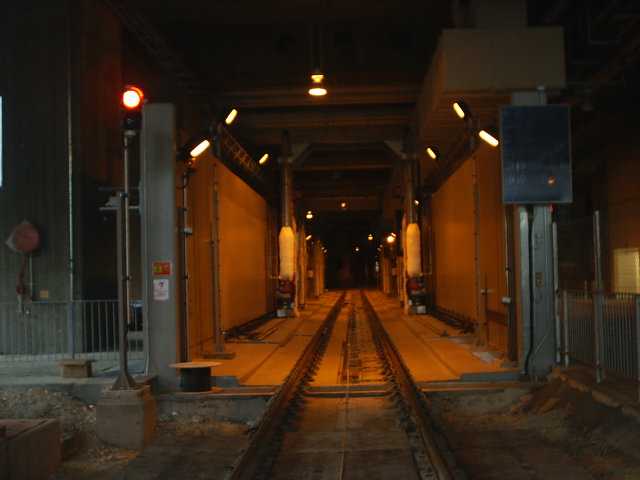

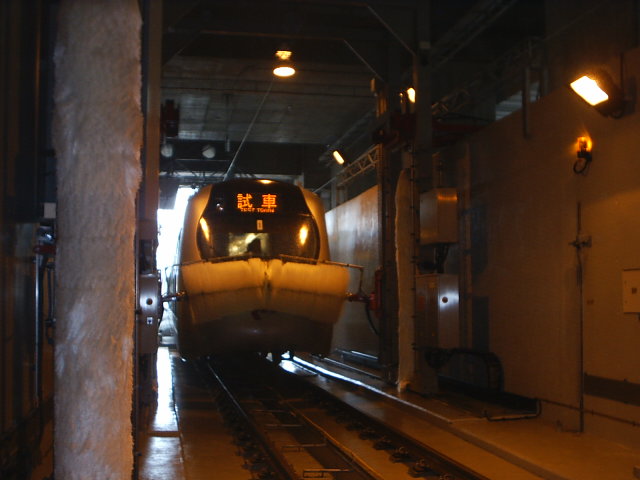

Die Oberwäsche führt ihr Programm mit Stirn- und Seitenwäsche durch. Der 6 Wagen-Zug (ca. 120m Länge ) wird dabei während der Durchfahrt gewaschen. Der Zugführer erhält seine Fahranweisungen über Sign-boards, welche Information über Halt / Langsamfahrt/ Fahrfreigabe mitteilen.

Ein Messung der Zuggeschwindigkeit gibt dem Zugfahrer die Befehle "langsamer", "ok" , "schneller" . Hierauf stellt er seine Fahrgeschwindigkeit ein.
