Projekt BHB ESTW 2 Eindhoven



Kunde NS Eindhoven
Ort Eindhoven / Niederlande
Lieferant BHB-Vertrieb

Planungsbeginn

Inbetriebnahme

Produktionsbeginn

11/2004

1/2005

3/2005










Projektbeschreibung:

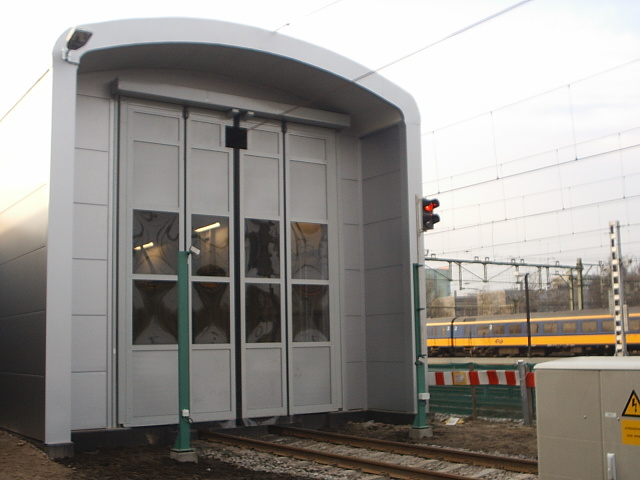

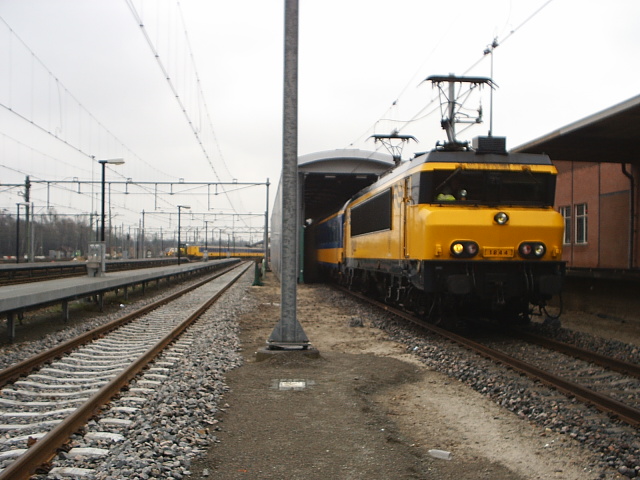

Die Anlage dient der Oberwäsche von Zügen der Niederländischen Staatsbahn im Durchfahrbetrieb.

Die Wäsche erfolgt mit alkalischen und sauren Reinigungsmitteln.

Die Waschzeit beträgt durchschnittlich 30 min pro Zug abhängig von Zugtype und Wagenanzahl

Es werden

bulletFrontwäschen
bulletSeitenwäschen
bulletZwischenraumwäschen
bulletHeckwäschen

ausgeführt.



Die Anlage ist ausgerüstet mit Temperaturtunneln. Somit ist im Winter die Wäsche gewährleistet bis zu einer Aussentemperatur von -5 °Celsius.







Das Projekt BHB ESTW2 Eindhoven umfasst

bulletErstellung von Steuerungssoftware für Zugwaschanlage
bullet vollständig PC geführte Bedien-, Parametrier-, Visualisierungsumgebung
bulletInbetriebnahme der Anlage vor Ort

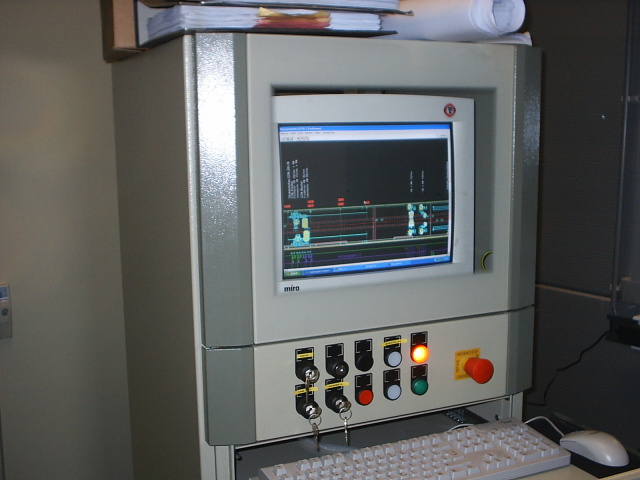

Bedienung



Das Wartungspersonal bedient die Waschanlage vollständig PC-geführt



Die PC Software WA-System beinhaltet:

bulletVisualisierungssystem mit Handbedienung und Störmeldesystem
bulletBetriebsdatenerfassung
bulletParametriersystem zur Parametrierung von Zuggeometrien









mehr Infos zur WA-System Software











Steuerungstechnik:

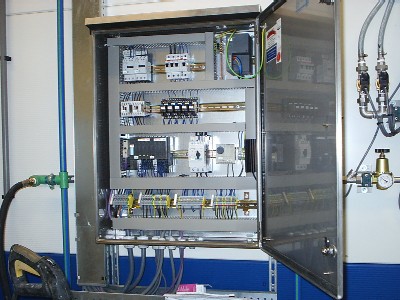

Zur Steuerung der Anlage ist eine Simatic S7 400 Steuerung eingesetzt, welche durch eine CPU 414-3 DP über Profibus-DP die Sensor/Aktorebene kontrolliert.

Der Bedienungs- PC ist ebenfalls über Profibus zur S7 gekoppelt.



































Die Anmeldung des Zuges erfolgt an einem Einfahrbedienpult. An diesem Pult meldet der Zugfahrer seinen Zug an. Anschliessend wird der Zugfahrer durch die Anlage mit Ampelsignalen geführt.



Bedienpersonal an der Waschanlage ist nicht erforderlich.
