Projekt Kärcher KCRC-West Hongkong



Kunde KCRC Hongkong
Ort Hongkong / China
Lieferant Kärcher

Planungsbeginn

Inbetriebnahme

Produktionsbeginn

4/2003

6/2003

8/2003










Projektbeschreibung:

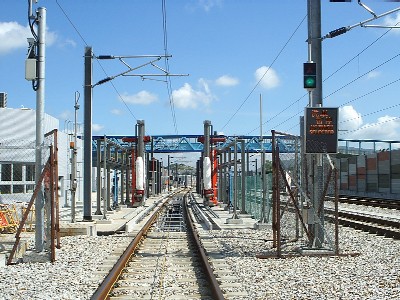

Die Anlage dient der Ober- und Unterwäsche von Metrozügen im Durchfahrbetrieb.

Die Wäsche erfolgt mit alkalischen und sauren Reinigungsmitteln.

Die Waschzeit beträgt ca. 11 min für einen 6-Wagenzug (ca. 120m) mit Front und Heckwäsche .Es ist kein Bedienpersonal an der Anlage erforderlich.



Das Projekt KCRC West Hongkong umfasst

bulletErstellung von Steuerungssoftware für Metro - Zugwaschanlage
bulletFernkopplung via LWL zu 1,1km entfernte Leitwarte
bulletInbetriebnahme der Anlage vor Ort







Steuerungstechnik:

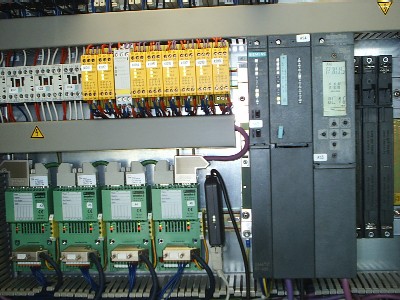

Zur Steuerung der Anlage ist eine Simatic S7 400 Steuerung eingesetzt, welche durch eine CPU 414-3 DP über Interbus - S die Sensor/Aktorebene kontrolliert.

Die Fernbedienung ist ein Touchpanel welches mit Profibus-DP über LWL mit der CPU kommuniziert.































Leitwarte:



Die Bedienung der Anlage erfolgt über die Leitwarte, an der sich der Zug zur Wäsche anmelden muss. Erst wenn die Leitwarte die Wäsche gestartet hat

ist der Zug zur Einfahrt berechtigt.

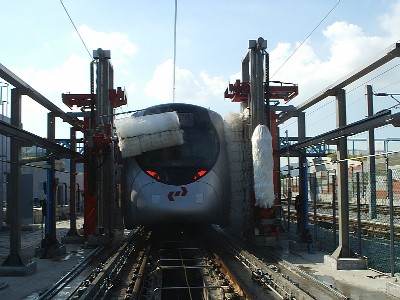

Oberwäsche:





Die Oberwäsche führt ihr Programm mit Stirn- und Seitenwäsche durch. Der 6 Wagen-Zug (ca. 120m Länge ) wird dabei während der Durchfahrt gewaschen. Der Zugführer erhält seine Fahranweisungen über Matrix-boards, welche in Englisch / Chinesisch   Information über Halt / Langsamfahrt/ Fahrfreigabe mitteilt.

Ein Messung der Zuggeschwindigkeit gibt dem Zugfahrer die Befehle "langsamer", "ok" , "schneller" . Hierauf stellt er seine Fahrgeschwindigkeit ein.

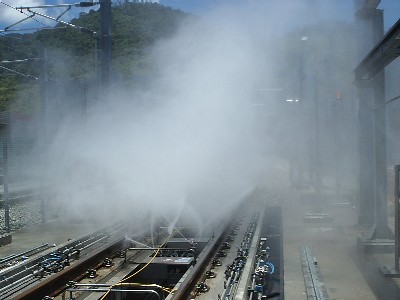

Unterwäsche:





Die Unterwäsche dient dazu den Zug vor Wartungsarbeiten zu reinigen. Dazu wird über 2 Fahrwagen, welche in der Schienengrube montiert sind, der Zug mit Hochdruck gewaschen. Bereiche am Zug in denen sich kritische Geräte wie Motoren oder Wechselrichter befinden werden automatisch ausgelassen.
